PRESENTACION
Los monitores digitales Veratron, tanto en la versión de 7" como la más pequeña de 4,3" son la opción más completa para poder digitalizar toda la información de la embarcación. La relación entre el coste de la inversión y la información proporcionada por los equipos es la mejor de toda la gama, permitiendo con muy poca inversión, disponer un sistema completo para control de motores, depósitos, e incluso datos como puedan ser de navegación. La integración con otros equipos ya instalados como puedan ser plotter multifunción, instrumentos, etc... completarían el sistema para sacarle el máximo de prestaciones.
Para su instalación es tan sencillo como desmontar los instrumentos analógicos que queramos sustituir, por ejemplo (cuentavueltas, temperatura motor, presión aceite, niveles de combustible, indicador de pala timón.... Localizar los cables que traen la información del sensor al reloj, y conectarlos al cableado del monitor (en cada una de sus entradas), sin necesidad de elementos conversores externos ni otros dispositivos. Seguidamente encendemos el equipo y configuramos cada una de las entradas según queramos. Muy sencillo y sin instalaciones complicadas.

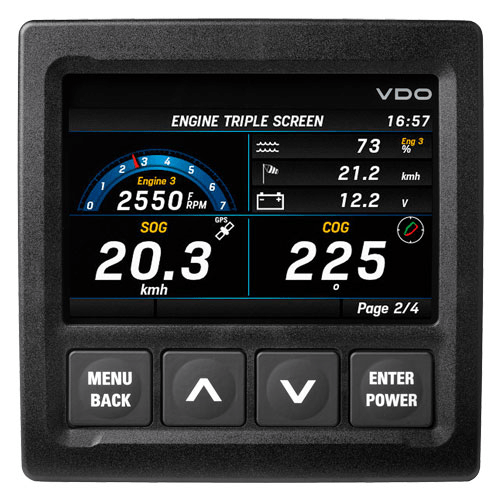

MONITOR 4,3" TFT MULTIFUNCION OCEANLINK
El monitor TFT multifunción OceanLink de 4.3" pulgadas presenta un diseño de pantalla laminar especial de 24 bit / 16 mill. de colores con tecnología IPS para una perfecta visualización incluso con luz solar directa.
Estos monitores TFT muestran y distribuyen los datos recibidos, tanto procedentes de los sistemas NMEA 2000 y J1939 CAN Bus como de los sensores analógicos conectados directamente al monitor.
El usuario puede configurar diferentes páginas de datos con presentaciones de una hasta cuatro cuadrículas superpuestas.
Voltaje: 12 / 24 V
| CARACTERISTICAS |
|---|
| Lente de cristal mineral de diseño laminar |
| Grado de protección frontal y posterior IPX7 |
| 1 puerto NMEA 2000 |
| 1 puerto J1939 |
| 2 entradas 4-20 mA |
| 2 entradas analógicas |
| 1 entrada de frecuencia |
| 1 salida de datos EasyLink |
| 1 salida de alarma programable 500 mA |
| Temperatura de funcionamiento permitida -30ºC a +80ºC |
| Resolución: 480 x 272 (WQVGA) |
| Tamaño 125x125x15,7mm |

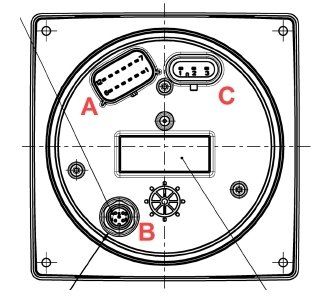

CONEXIONES ELECTRICAS

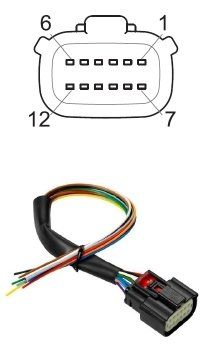

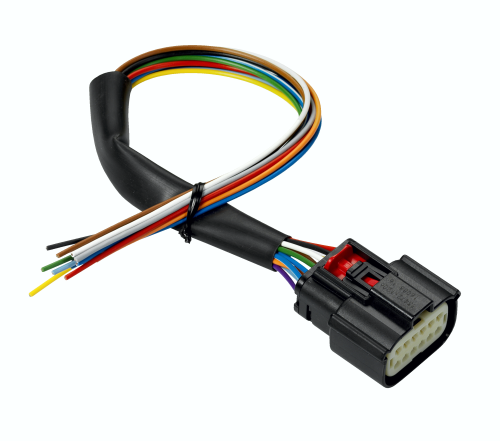

CONECTOR A (MOTOR)
| PIN NUMERO | COLOR CABLE | DESCRIPCION |
|---|---|---|
| 1 | ROJO | ALIMENTACION + 12 / 24 v |
| 2 | NEGRO | NEGATIVO |
| 3 | BLANCO | SALIDA DE ALARMA |
| 4 | VERDE | SEÑAL DE FRECUENCIA |
| 5 | AZUL | SAE J1939-CANL |
| 6 | AZUL/BLANCO | SAE J1939 CAN-H |
| 7 | AMARILLO | IGNICION + 12V |
| 8 | GRIS | SENSOR RESISTIVO |
| 9 | MARRON | SENSOR RESISTIVO |
| 10 | NARANJA | ILUMINACION DIA/NOCHE |
| 11 | AZUL CLARO | 4-20mA SENSOR |
| 12 | VIOLETA | 4-20mA SENSOR |
CONECTOR B (NMEA 2000)
| PIN NUMERO | DESCRIPCION |
|---|---|
| 1 | MALLA |
| 2 | RED-S(V+) |
| 3 | RED-C(V-) |
| 4 | RED-H(CAN-H) |
| 5 | RED-L(CAN-L) |
CONECTOR C (EASYLINK)
| PIN NUMERO | DESCRIPCION |
|---|---|
| 1 | ALIMENTACION 12V |
| 2 | DATOS EASYLINK |
| 3 | GND NEGATIVO |

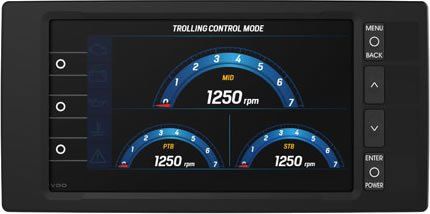

MONITOR 7" TFT MULTIFUNCION OCEANLINK
El monitor TFT multifunción OceanLink de 7" pulgadas presenta un diseño de pantalla laminar especial de 24 bit / 16 mill. de colores con tecnología IPS para una perfecta visualización incluso con luz solar directa.
Estos monitores TFT muestran y distribuyen los datos recibidos, tanto procedentes de los sistemas NMEA 2000 y J1939 CAN Bus como de los sensores analógicos conectados directamente al monitor.
El usuario puede configurar diferentes páginas de datos con presentaciones de una hasta cuatro cuadrículas superpuestas.
Voltaje: 12 / 24 V
| CARACTERISTICAS |
|---|
| Lente de cristal mineral de diseño laminar |
| Grado de protección frontal y posterior IPX7 |
| 1 puerto NMEA 2000 |
| 2 puertos J1939 |
| 2 entradas 4-20 mA |
| 6 entradas analógicas |
| 2 entradas de frecuencia |
| 3 entradas digitales 0-5V |
| 2 entradas de video |
| 2 salidas de alarma |
| 2 salidas easylink |
| 2 salidas de alarma programables 500mA |
| temperatura de funcionamiento -30 a +90 grados |
| resolucion 800x400 WGA |
CONEXIONES ELECTRICAS
CONECTOR A (MOTOR)
| PIN NUMERO | COLOR CABLE | DESCRIPCION |
|---|---|---|
| 1 | ROJO | ALIMENTACION + 12 / 24 v |
| 2 | NEGRO | NEGATIVO |
| 3 | BLANCO | SALIDA DE ALARMA |
| 4 | VERDE | SEÑAL DE FRECUENCIA |
| 5 | AZUL | SAE J1939-CANL |
| 6 | AZUL/BLANCO | SAE J1939 CAN-H |
| 7 | AMARILLO | IGNICION + 12V |
| 8 | GRIS | SENSOR RESISTIVO |
| 9 | MARRON | SENSOR RESISTIVO |
| 10 | NARANJA | ILUMINACION DIA/NOCHE |
| 11 | AZUL CLARO | 4-20mA SENSOR |
| 12 | VIOLETA | 4-20mA SENSOR |
CONECTOR B (MOTOR)
| PIN NUMERO | COLOR CABLE | DESCRIPCION |
|---|---|---|
| 1 | ROSA | ENTRADA ALARMA CONFIGURABLE |
| 2 | NEGRO | NEGATIVO |
| 3 | BLANCO | SALIDA DE ALARMA |
| 4 | VERDE | SEÑAL DE FRECUENCIA |
| 5 | AZUL | SAE J1939-CANL |
| 6 | AZUL/BLANCO | SAE J1939 CAN-H |
| 7 | AMARILLO | SENSOR ENTRADA 0-5V |
| 8 | GRIS | SENSOR RESISTIVO |
| 9 | MARRON | SENSOR RESISTIVO |
| 10 | NARANJA | SENSOR ENTRADA 0-5V |
| 11 | AZUL CLARO | SENSOR RESISTIVO |
| 12 | VIOLETA | SENSOR RESISTIVO |
CONECTOR D (NMEA 2000)
| PIN NUMERO | DESCRIPCION |
|---|---|
| 1 | MALLA |
| 2 | RED-S(V+) |
| 3 | RED-C(V-) |
| 4 | RED-H(CAN-H) |
| 5 | RED-L(CAN-L) |
CONECTORES C (EASYLINK)
| PIN NUMERO | DESCRIPCION |
|---|---|
| 1 | ALIMENTACION 12V |
| 2 | DATOS EASYLINK |
| 3 | GND NEGATIVO |

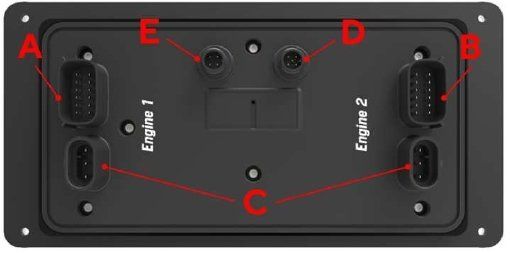

CONECTOR E (VIDEO)
| PIN NUMERO | DESCRIPCION |
|---|---|
| 1 | ENTRADA VIDEO 2 |
| 2 | ENTRADA VIDEO 1 |
| 3 | GND 2 |
| 4 | GND 1 |
